Dimensions de la gare aval
Première étape du projet : relever les dimensions générales de la gare aval à partir des documentations disponibles, et définir l'échelle de la maquette.
Choix de l'échelle
L'échelle 1/25 a été retenue pour ce projet. Ce choix résulte d'un compromis entre :
- Un niveau de détail suffisant pour reproduire les mécanismes (pinces, poulies, convoyeurs)
- Des dimensions raisonnables pour la maquette finale
- La faisabilité en impression 3D (taille des pièces, précision)
À cette échelle, la gare aval mesurera environ 1,52 mètre de long, ce qui est plutôt grand ! J'ai peur de faire plus petit et de ne pas réussir à gérer les détails des pinces etc de cette machinerie complexe.
Prise de cotes
Les dimensions ont été relevées à partir de plusieurs sources :
- Les esquisses du magasine Quota Neve
- Les esquisses du brevet original Garaventa
- Pas mal d'extrapolations

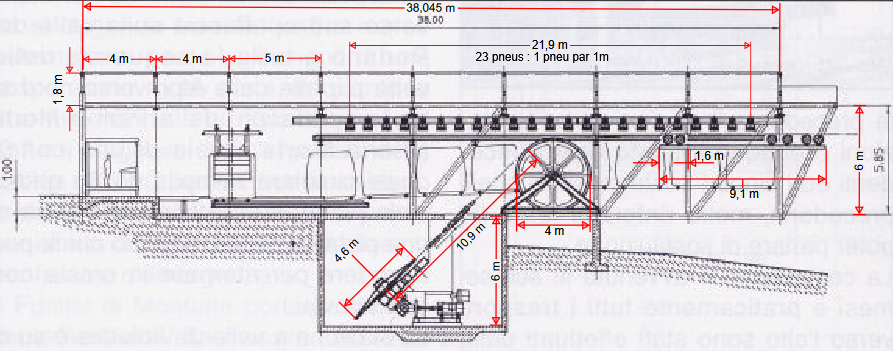

La coupe ci-dessous montre les principales cotes de la gare aval :

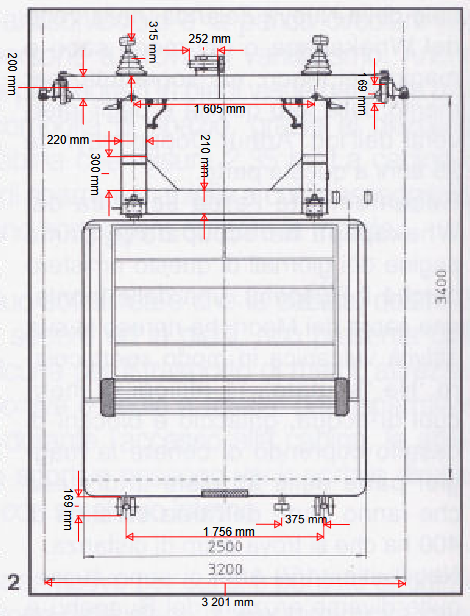

Les dimensions de la cabine ont également été estimées :
Grandeurs caractéristiques
Voici les principales dimensions retenues pour la maquette :
| Grandeur | Réel | Maquette (1/25) |
|---|---|---|
| Longueur de la gare | 38 m | 1520 mm |
| Espacement entre 2 câbles | 3,2 m | 128 mm |
| Écartement des voies | 7,8 m | 312 mm |
| Diamètre poulie motrice | 4,6 m | 184 mm |
| Diamètre poulies de déviation | 4 m | 160 mm |
| Distance d'axe structure | 5 m | 200 mm |
| Hauteur d'axe structure | 6 m | 240 mm |
| Angle poulies motrices | 45° | 45° |
Modélisation dans Fusion

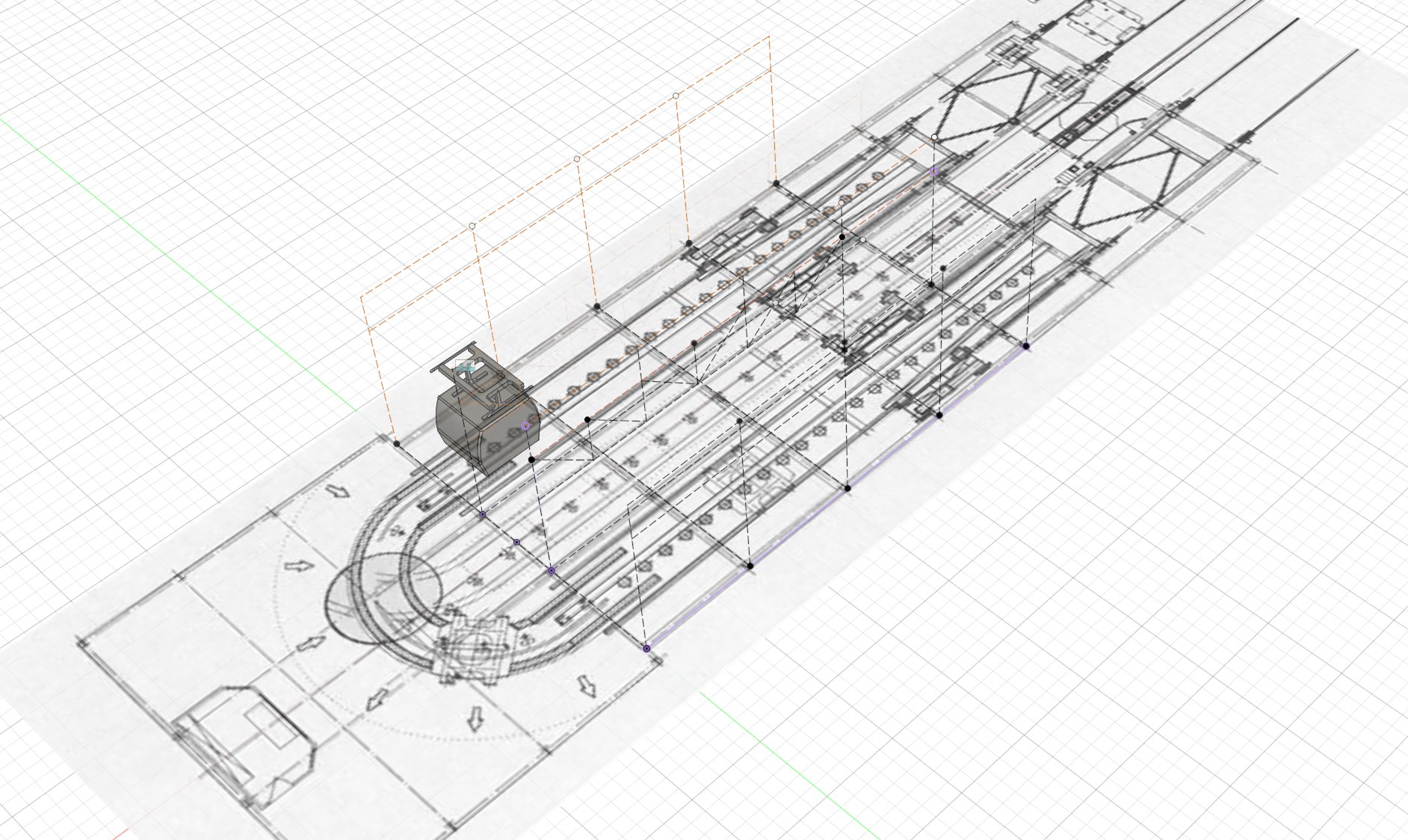

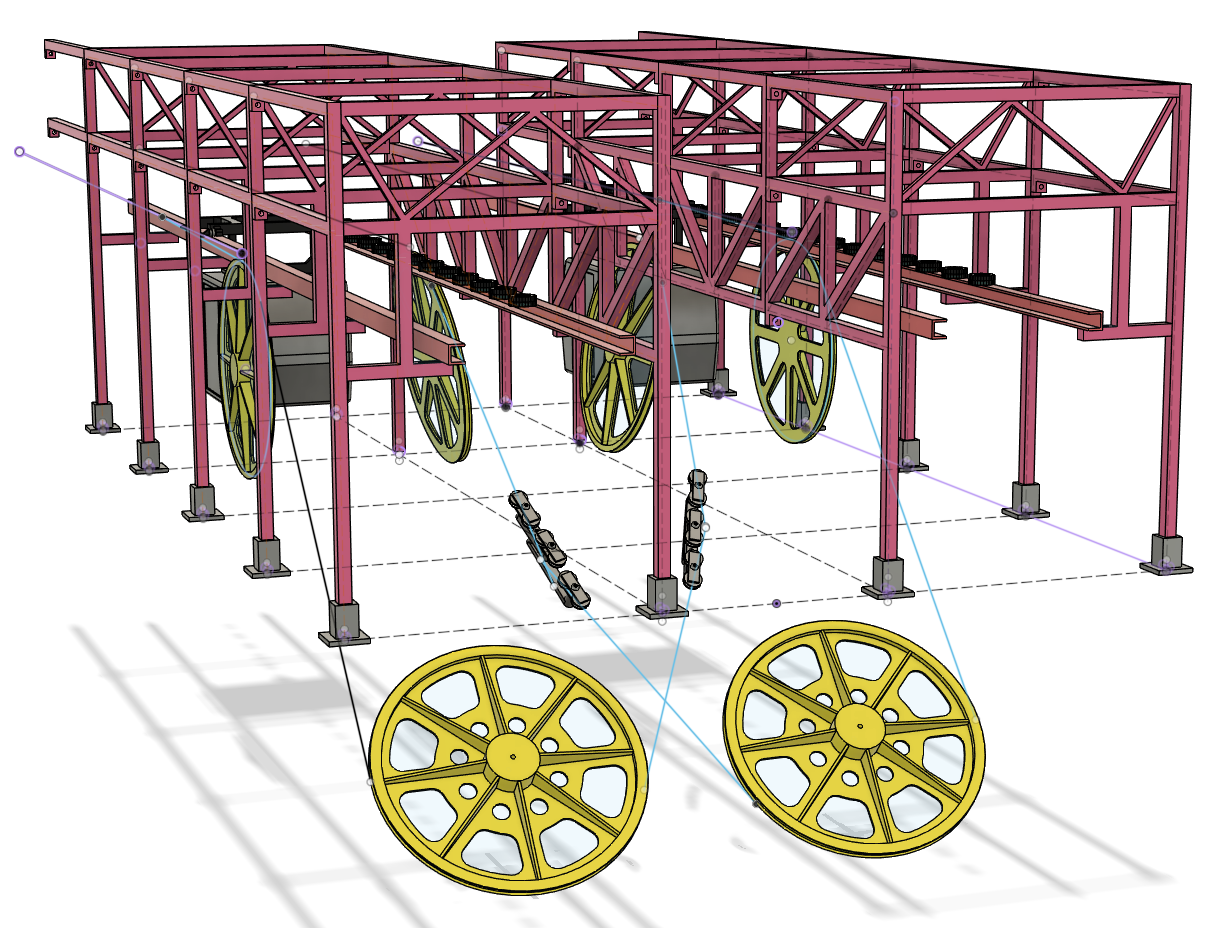

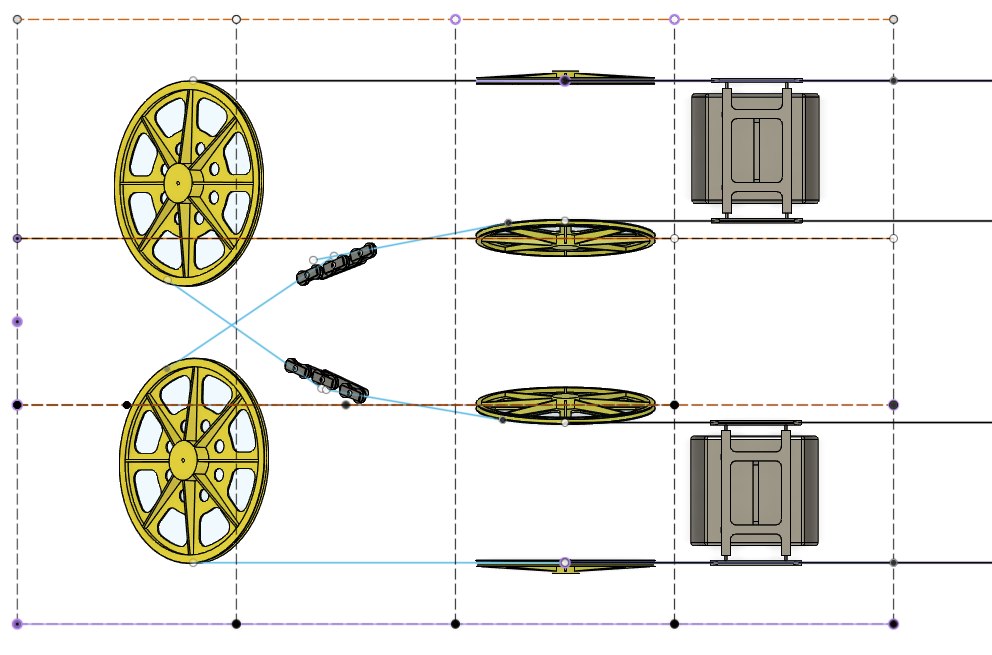

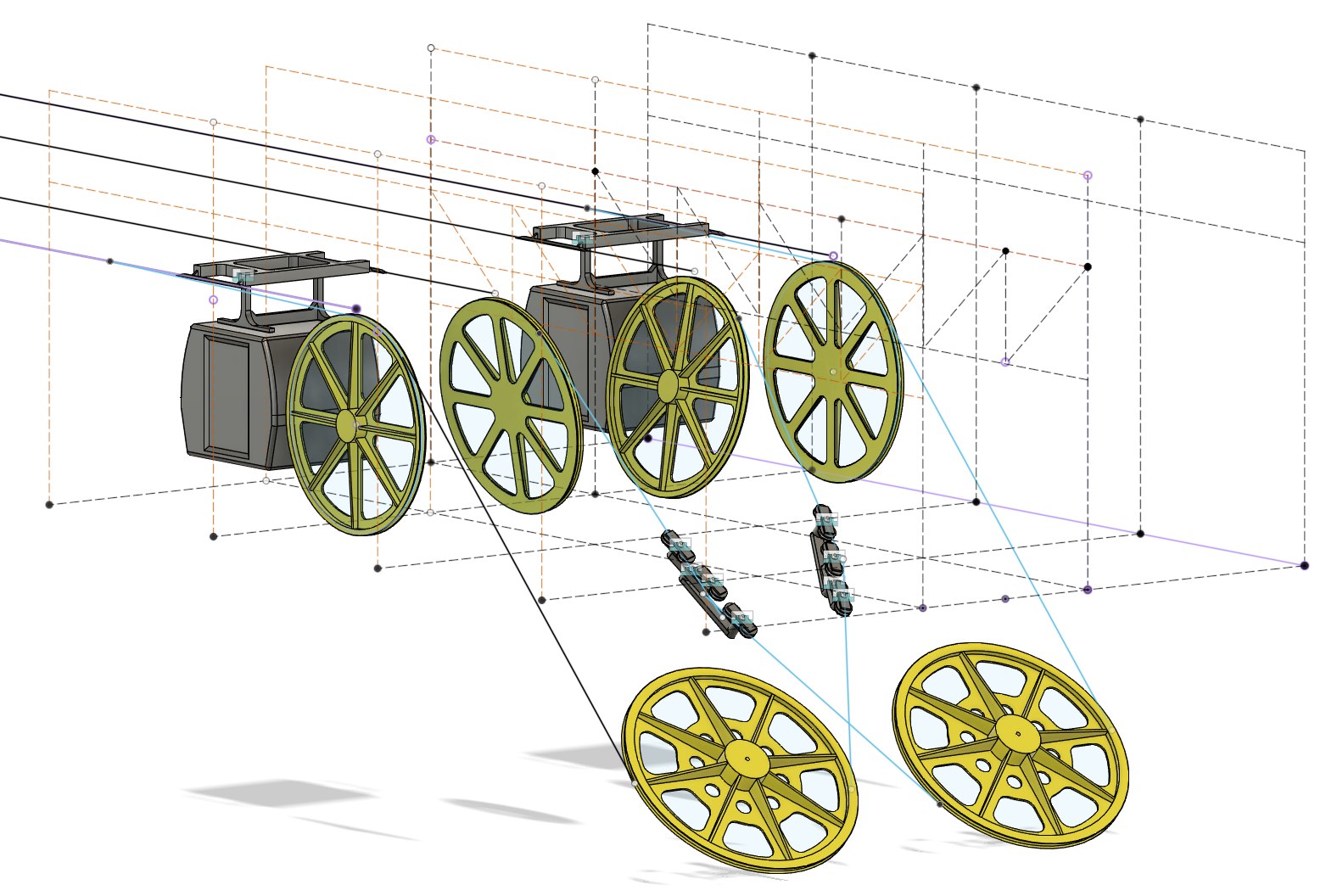

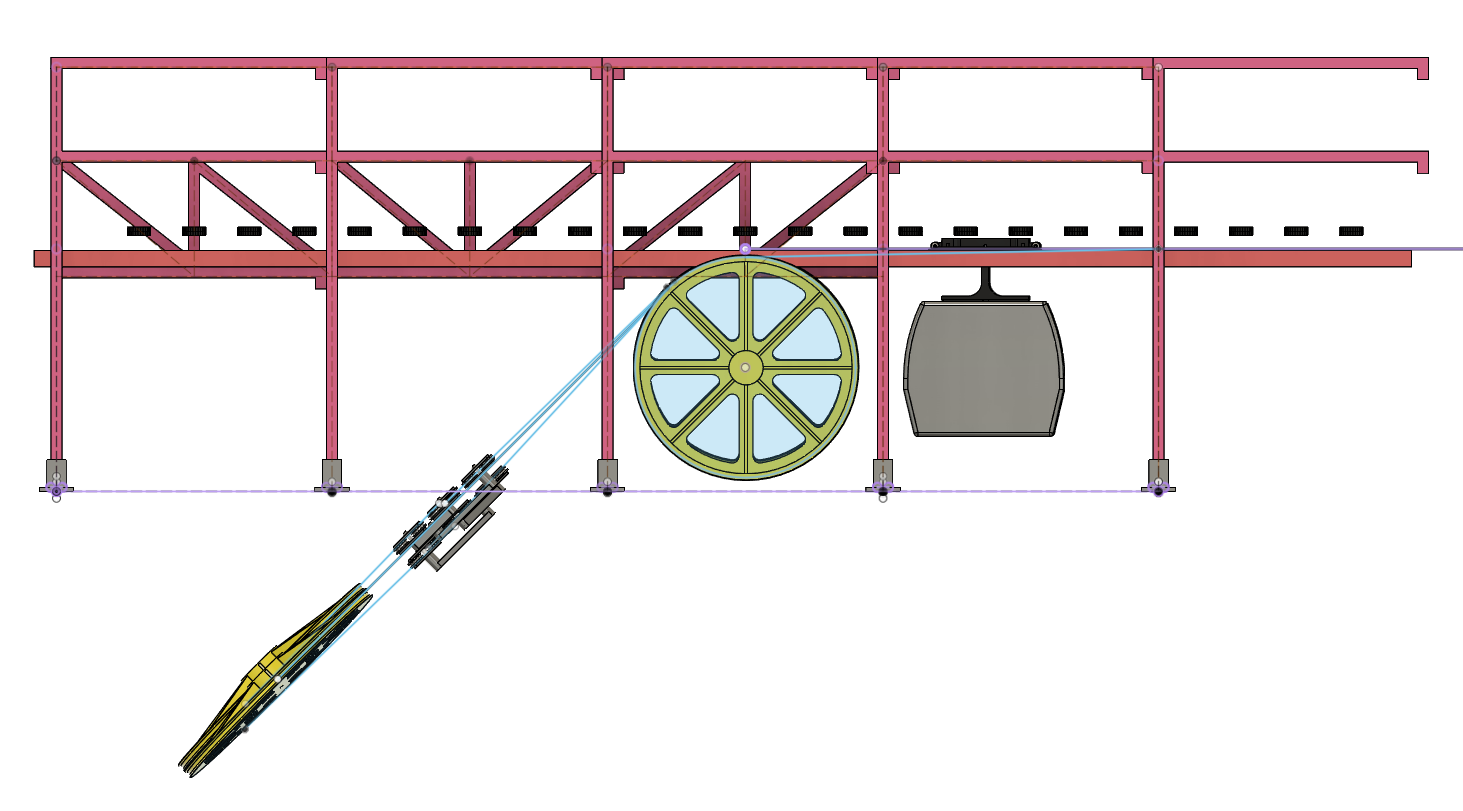

À partir de ces dimensions, la structure principale de la gare a été modélisée dans Autodesk Fusion. Cette première esquisse permet de valider les proportions et de visualiser l'encombrement général.
Je peine à me rendre compte sur ce dessin 3D de la taille impressionnante de cette future maquette !
Les prochaines étapes consisteront à détailler les lanceurs / ralentisseurs et la motorisation
